Datos del producto:
Pago y Envío Términos:
|
| Nombre: | SMD Chip Mounter, SMT escogen y colocan la máquina, SMT Chip Mounter | Dimensión (L*W*H): | 1200*1930*1500M M |
|---|---|---|---|
| Peso total: | 2500kg | Anchura de la longitud del PWB: | Máximo: minuto de 450*330m m: 80*80m m |
| Grueso del PWB: | 0.1-6M M (plantilla de la necesidad de If<0.6mm) | Fijación con abrazadera del PWB: | Neumático |
| Estación de los alimentadores de No.of: | 64 PCS | Cabeza de No.of: | 20 PC |
| Montaje de velocidad: | 80000 CPH | Anchura de la cinta: | 24m m, 8m m, 12m m |
| Alta luz: | Selección del smt de la pantalla LED y máquina del lugar,iluminación de la selección del smt y de la máquina del lugar,Máquina de alta velocidad de la selección 6KW y del lugar |
||

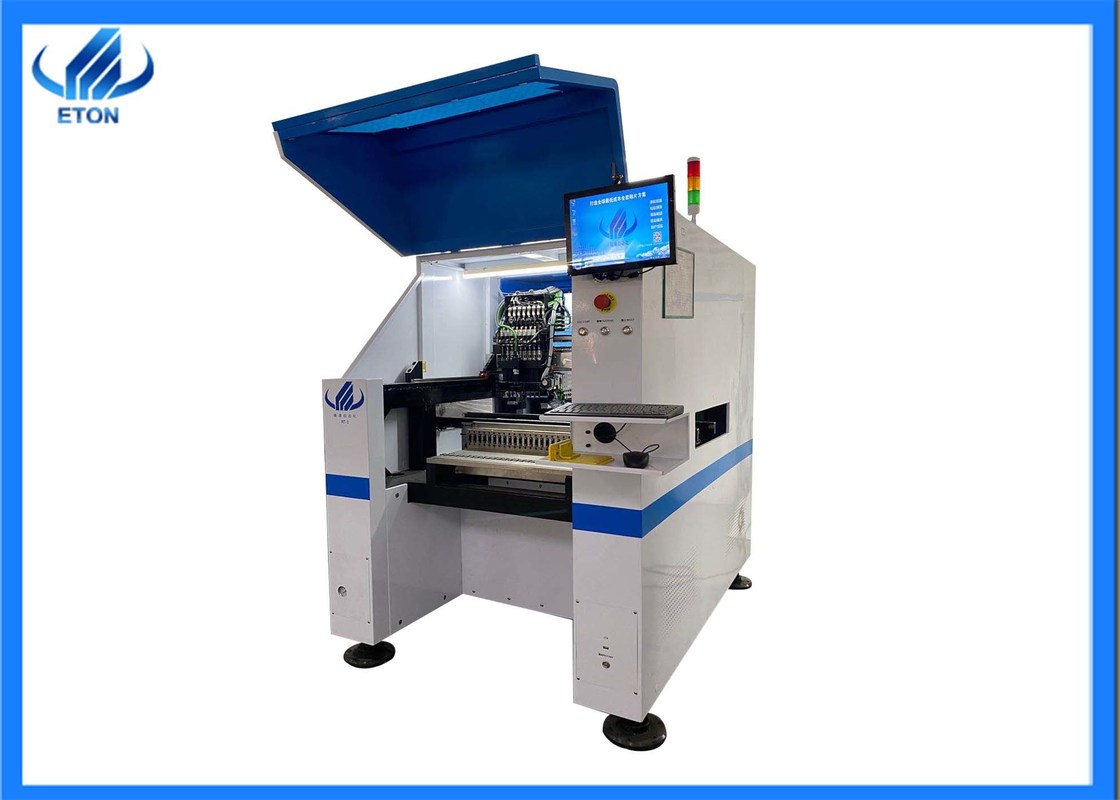

Máquina de alta velocidad 80000CPH de la colocación del smt de la pantalla LED
Características principales de la máquina
RT-2 puede producir 2 diversos productos al mismo tiempo con alta capacidad
RT-2 tiene 4sets de la cámara para alcanzar la identificación del vuelo y la corrección de la marca
RT-2 es equivalente a dos RT-1 y a la versión aumentada de RT-1.
RT-2 puede alcanzar al grupo para escoger y para separarse al lugar, separado escoger y separarse para colocar.
RT-2 puede montar toda clase de producción: encendiéndose (bulbos del LED, tubos, luz del panel, luz de calle, tira flexible), aparato electrodoméstico, conductor del poder y así sucesivamente.
Parámetro principal de la máquina
| Longitud | 1200m m |
| Anchura | 1930m m |
| Altura | 1500m m |
| Peso total | 2500kg |
| Anchura de la longitud del PWB |
Lado doble, pista doble: Máximo: minuto de 450*300m m: 80*80m m |
|
Solo lado, sola pista: Máximo: minuto de 450*540m m: 80*80m m |
|
| Grueso del PWB | 0.1-6m m (si <0> |
| No. De la estación de los alimentadores | 64PCS |
| No. De la cabeza | 20PCS |
| Condiciones | 23℃±3℃ |
| Consumo de energía | 6KW |
| X, Y, manera de la impulsión de Z AXIS | Motor linear magnético de gama alta y motor del servicio |
| Manera de alimentación |
Alimentador eléctrico con el motor doble |

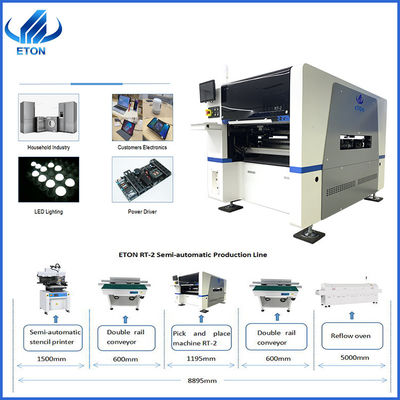

Proceso de producción de la pantalla LED
| Proceso de producción de SMT | ||
| proceso | Paso. | detalles |
| Paso 1 | Impresión de la goma de la soldadura | Actúe la impresora de la plantilla para imprimir la goma de la soldadura sobre el PWB |
| Paso 2 | Montaje de la pieza | El tablero del PWB que ha estado cepillado con goma de la soldadura será enviado a la máquina de la selección y del lugar para el montaje automático, y la máquina de la selección y del lugar escogerá automáticamente componentes y el lugar en el PWB |
| Paso 3 | El soldar de flujo | El tablero del PWB se monte con los componentes se envía al horno del flujo, el horno del flujo calor y soldadura de los componentes con goma de la soldadura en el PWB. |
| Paso 4 | Prueba | Compruebe si el PCBA está alineado mal o cambio. |
|
Nota: En la cadena de producción del smt, el tablero del PWB de la exhibición necesita ser instalado en dos lados: Un lado es el lado de IC, el otro lado es el lado del microprocesador del LED. Durante el proceso de instalación, el lado de IC se debe instalar primero, y entonces el lado del microprocesador del LED debe ser instalado. Por lo tanto, el tablero del PWB de la exhibición necesita ser montado dos veces y ser incorporado en soldar de flujo dos veces |
||
FAQ
¿(1) es duro utilizar la máquina?
La máquina es muy inteligente y fácil actuar, como el teléfono inteligente, también el software es hecho por nuestra compañía. Cerca de 3-5 días usted puede actuar.
¿(2) cómo está el transporte?
Por el mar, en aire y transporte de tierra.
¿(3) podemos modificar la máquina para requisitos particulares?
Por supuesto, todas nuestras máquinas pueden ser modificar para requisitos particulares.
¿(4) cuáles son los términos del pago? ¿Qué sobre el término comercial?
T/T, L/C son ACEPTABLES. paga del 30% por adelantado, el equilibrio antes del envío. Usted puede elegir EXW Shenzhen.
¿(5) puede usted proporcionar una línea entera solución?
Sí, podemos, podemos suministrar la línea de SMT y algunas líneas de montaje del LED.
