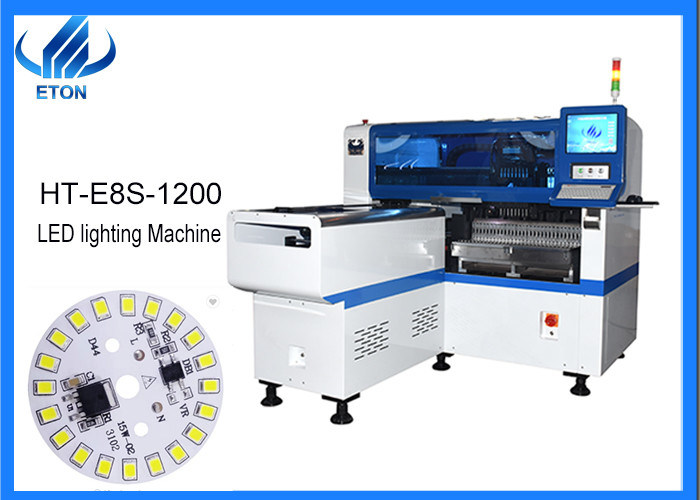

Luz automática de Multifuncational LED de la máquina de la asamblea del PWB SMD de SMT que hace la máquina

La máquina llevada automática del montaje del smd llevó la luz que hacía las máquinas de la fabricación de la máquina

Selección del motor linear del solo módulo y máquina multifuncionales magnéticas del lugar.

1. Uso:

1. Extensamente uso: Bulbo del LED, bulbo del DOB, tubo del LED, conductores del poder, abajo luces, aparato electrodoméstico etc., con funciones completas. Puede cumplir los requisitos de clientes de producir una variedad de productos.

Notas: conveniente para todos los tableros en el mercado, tamaño máximo del PWB: 1200*500m m; puede ser modificado para requisitos particulares.

2. Montaje de componentes: Es aplicable a la gama más amplia de componentes, y puede ser montado con los resistores, condensadores, IC, puentes rectificadores, inductancia, terminales, diodos, transistores, transformadores de la grande-capacitancia, componentes formados. La alta precisión, puede montar 0402 componentes.

2. Característica/tecnología patentada exclusiva:

1. Sistema de alimentación del alimentador electrónico: Alimentador eléctrico con el motor doble para asegurar una alimentación más estable y más exacta.
2. Sistema de reconocimiento de la cámara: cámara 2pcs, cámara de la visión, identificación del vuelo, montaje exacto automático de la marca correction.ensure y alta precisión.
3. La función de recarga material directa, asegura velocidad, aumenta productividad.
4. Auto-optimización después de los coordenadas generados. para asegurar la alta precisión de montaje.
5. Relleno automático: Si hay material que falta o que lanza, puede el material completamente automático que llena para ahorrar el trabajo.
6. La estructura principal es investigación y desarrollo independiente por ETON, la estructura y el material es único. y la altura de montaje es ajustable, hasta 20milímetros. Puedeser aplicadaamuchosaltoscomponentesdelDOBytienegamadeusosmás amplia.
7. El eje de X/Y utiliza el motor linear magnético de gama alta, que tiene una exactitud más alta y velocidad más rápida. Cada jefe del eje de Z es controlado independientemente por el motor servo para asegurar el montaje exacto y la velocidad.
8. Software: Investigación y desarrollo independiente por ETON, curso de la vida entero de la actualización gratuita, costes de ahorro.
9. Alimentadores: Alimentador eléctrico con el motor doble, asegurar una alimentación más estable y más exacta. También mejore la velocidad de montaje.
10. Parte mecánica: La mayor parte de la parte mecánica es fabricada por ETON, con calidad controlable y capacidades de fabricación fuertes. La causa ETON es fabricante principal de máquina de SMT en China, durante 10 años de experiencia en la máquina de SMT, propio parque de la industria sobre 50000 metros cuadrados.
11. Peso total: 1700KG, el cuerpo de máquina es más estable.
12. Arreglo para requisitos particulares de la ayuda: OEM/ODM. por ejemplo: 600*500m m pueden ser modificados para requisitos particulares.

3. Piezas principales: La parte fundamental de eléctrico es bien conocer marca con de alta calidad para asegurar el alto rendimiento.

Para las pequeñas piezas, también tenga de alta calidad, tal como transporte, importado de Japón NSK/MISUMI.

Los detalles abajo para usted referencia:

1) Escala el rallar: Importado de RENISHAW BRITÁNICO

Utilizado para la detección de dislocación linear o de dislocación angular, alta exactitud de procesar los datos, función de la remuneración del error, colocación exacta.

2) Carril de guía: Importado de Japón THK

Piezas móviles de la ayuda y de la guía, intercambiando el movimiento linear en una dirección dada, usada en estructuras mecánicas con requisitos de la alta precisión.

3) Cámara de la marca: Marca de Hikvision del top uno de China

La cámara de alta calidad de la marca reconoce automáticamente los puntos de la marca, y el software reconoce y corrige y compensa automáticamente.

4) La electroválvula: Importado de Japón SMC

El diseño compacto, operación flexible, mantenimiento conveniente, control de presión de aire, asegura la exactitud y la flexibilidad del control.

5) Cadena de la fricción: Importado de Alemania IGUS

Conveniente para el uso en ocasiones del movimiento de intercambio, y puede proporcionar la tracción y la protección para los cables incorporados y los tubos de aire. Durante el funcionamiento, tiene de poco ruido, lleva resistencia, y el movimiento de alta velocidad.

6) Correa síncrona: Importado de Japón MBL

Colocación exacta, resistencia de abrasión fuerte, vida de servicio larga, transmisión lisa y alta eficacia de la transmisión, mantenimiento conveniente.
