Datos del producto:
Pago y Envío Términos:
|
| Tamaño del PWB: | Máximo: 520*350m m; Minuto: 50*50m m | Marcos de pantalla: | Máximo: 737m m; Minuto: 470; Grueso: 25~40m m |
|---|---|---|---|
| Impresión de exactitud: | ±0.025MM | Peso de la máquina: | 700kg |
| Altura de arriba de la transferencia del PWB: | 10m m | ||
| Alta luz: | control de la PC de la máquina de la impresora de la plantilla,Máquina programable de la impresora de la plantilla |
||
Máquina automática llena de la impresora de la plantilla de la visión
Características automáticas completas de la máquina de la impresora de la plantilla de la visión ET5235:
Transporte 1.PCB y sistema de la fijación con abrazadera:
La dirección cargada del PWB se puede seleccionar y combinar libremente.
Banda transportadora hecha a mano única del engranaje interno a evitar atasco.
El control de velocidad de transporte programable hace la parada del PWB más exacta
Adopte las abrazaderas laterales flexibles y las ayudas divididas en segmentos para afianzar con eficacia el PWB con abrazadera para asegurar un contacto completamente equilibrado entre el PWB y la malla de acero.
sistema de colocación 2.Stencil:
La ejecución puente-formada arco de la suspensión directo-conecta el raspador.
El tamaño de la malla de acero es universal, con aplicabilidad buena y amplia.
Marco de acero fijo dividido en segmentos de la malla. Marco de acero fijo dividido en segmentos de la malla.
sistema 3.Scraper:
Haz del raspador de la fundición de aluminio para asegurar un funcionamiento más liso del raspador.
El motor de pasos autoajustable de la suspensión programable conduce la cabeza de impresión.
El doble-resbalador bilateral que coloca el tipo estructura del carril de la diapositiva asegura la exactitud y la suavidad de running.before y después de imprimir.
interfaz 4.Operation:
Interfaz amistoso fácil de aprender y fácil de usar de la operación.
Con la buena función persona-máquina del diálogo.
Haga los ficheros de programa con funciones de la enseñanza y de la navegación, con los avisos para cada paso
interruptor de la Uno-llave entre el chino e inglés, con el registro de la operación, análisis del expediente de la falta y diagnosis y otras funciones.
5.Image y sistema óptico:
X, eje de Y adopta el tornillo de pulido de alta precisión de la bola, conducido por los motores servos en ambos el lado.
El polarizador se añade dentro, y la MARCA de diversas formas está automáticamente y exactamente
comprendido, y las fuentes de luz uniformes de tres vías superiores, más bajas y coaxiales.
Parámetro principal de la máquina de la impresora de la plantilla ET5235:
| Modelo | ET5235 | |
| Marcos de pantalla | Max Size | 737m m |
| Min Size | 470m m | |
| Grueso | 25~40m m | |
| Tamaño del PWB | Máximo: 520*350m m; Minuto: 50*50m m | |
| Grueso del PWB | 0.1~0.6m m | |
| Alabeo del PWB | El <1% (diagonal máxima del PWB) | |
| Altura del transporte | 900±20m m | |
| Dirección del transporte | 1200mm/s máximo programable | |
| Ubicación del tablero del PWB | Sistema de apoyo | Tabla magnética de Pin/Up-down ajustada por el manual |
| Fijación del sistema con abrazadera | Haber aplanado superior único, fijación con abrazadera del lado | |
| Cabeza de impresión | Dos directos independientes conectan las cabezas de impresión de la impulsión del motor | |
| Velocidad del enjugador | 6~300mm/sec | |
| Presión del enjugador | 0~10kg/cm2 | |
| Tipo del enjugador | Raspador de acero (estándar), raspador del picovoltio (opción) | |
| Velocidad de la separación de la plantilla | 0.1~20mm/sec programable | |
| Sistema de limpieza | Seco, mojado, vacío (programable) | |
| Impresión de exactitud | ±0.025mm | |
| Duración de ciclo | ≤9s (excluya printing&cleaning) | |
| Cambio del producto | <5Min | |
| Método de control | Control de la PC | |
| Dimensión | 1240 (L)*1450 (W)*1650 (H) milímetro | |
| Peso | Aproximadamente: 700kg | |
| Altura de arriba de la transferencia del PWB | 10m m | |
| Aire requerido | 4.5~6kg/cm2 | |

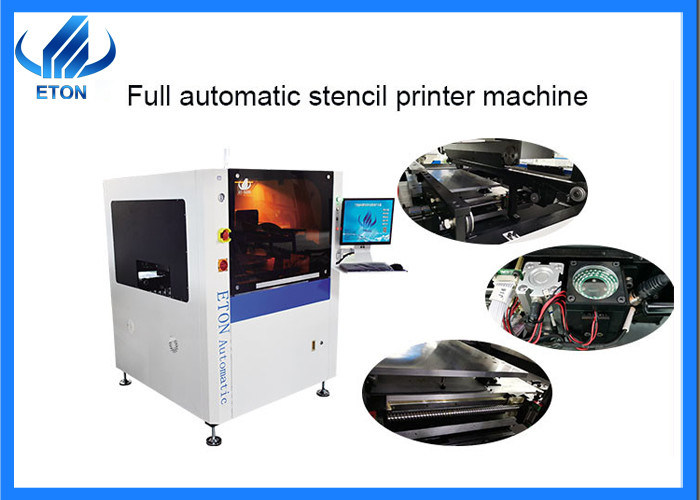

Imagen de la máquina y parte principal:
Perfil de compañía:
ETON es el fabricante más grande de China de máquina de SMT, parque industrial más de 50000 metros cuadrados.
ETON hace que las décadas experimenten experiencia del R&D en la industria de SMT equipada de tecnología de base
ETON ocupó encima el mercado llevado grande de la industria de iluminación del 80%, venta caliente de la máquina a más de 20 países.
Máquina automática china de la impresora de la plantilla del R&D de ETON la primera para que el rollo ruede 100 m llevó la luz de tira
Selección del R&D de ETON y máquina de alta velocidad estupendas del lugar, 250000 CPH, más rápidos adentro por todo el mundo
Exposición:
Como empresa grande, nuestros productos venden bien en el país y en el extranjero, y nuestra compañía participa en muchas exposiciones nacionales y extranjeras cada año. Por supuesto, salvo que no hay manera de participar durante la epidemia, continuaremos participando en exposiciones nacionales y extranjeras después de que la epidemia haya terminado.
Embalaje:
Servicios:
soporte técnico de (1).Free: servicio técnico en línea de las horas 7*24.
(2).Warranty: 1 año. Durante el período de garantía, cualquier pieza que necesite ser reparada y ser substituida está libre.
(3).We tienen el ingeniero local de la India, mientras usted compre la máquina, nosotros arreglarán ingenieros para instalar, para eliminar errores y el entrenamiento usted gratis, hasta que usted aprenda actuar la máquina, servicio son muy convenientes. Tenemos oficinas en Bombay y Nueva Deli, muy rápidos apoyar.
(4) en caso de necesidad, los ingenieros chinos vendrán a su fábrica gratis instalan y entrenamiento.
(5) además de la India, también tenemos ingenieros locales en Egipto, Turquía. Puede proveer de usted servicios oportunos
software de la mejora de (6).Free: el software de la máquina es desarrollado por nuestra compañía, así que sabemos hacerla más inteligente y proporcionamos el software permanente de la actualización gratuita para el cliente que compran la máquina.
(7).we puede proporcionar la línea entera solución si usted quiere. Somos muy profesionales en el campo de SMT.
FAQ:
¿1.How puedo comprar esta máquina de usted? (Muy fácil y flexible!)
A. Consult nosotros sobre este producto en línea o por el email.
B. Negotiate y confirma el precio final, el envío, formas de pago y otros términos.
C. Send usted la factura del pro forma y confirma su orden.
D. Haga el pago según el método puesto en factura del pro forma.
¿2.How para asegurar la calidad de la máquina?
Tenemos nuestro propio parque industrial. Hay centro de producción y centro del R&D y centro de la inspección de la calidad para garantizar la calidad de las máquinas. Antes del envío, probaremos la máquina otra vez para asegurarnos de que la calidad de la máquina es buena.
¿3.Are usted un socio confiable?
Sí por supuesto. Nos especializamos en la selección de SMT y la máquina del lugar durante 10 años en Shenzhen China. Nuestros productos exportaron a más de 20 países y regiones. Hemos estado trabajando con las compañías grandes numerosas en la India, Turquía, Paquistán, Egipto etc.
