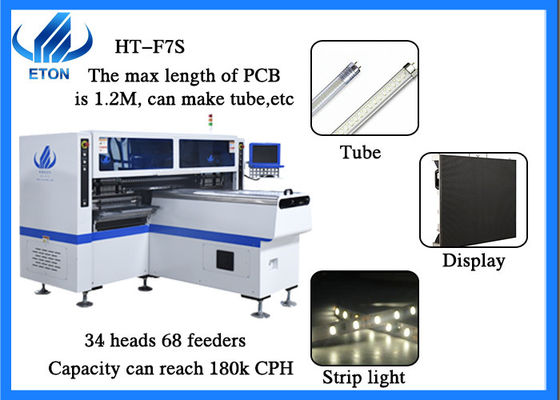

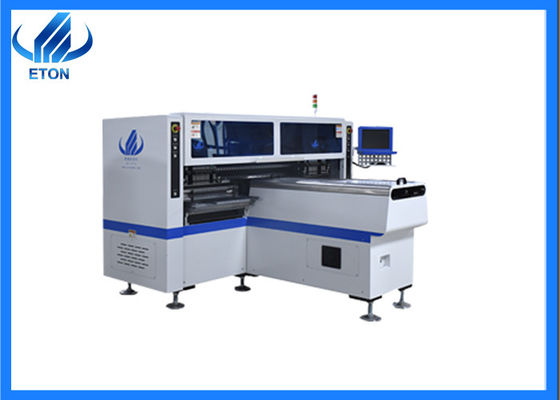

Exhibición del tubo 18000CPH que hace la selección de SMT de los alimentadores de las cabezas 68 de la máquina 34 y la máquina del lugar
Descripción de producto
| 1. En el diseño de este modelo, para mejorar la capacidad de producción, se diseñan 34 bocas de la succión y 68 asientos de los alimentadores. Los brazos mecánicos de los dos grupos de elementos de la succión se mueven en la misma pista, haciendo que su capacidad de producción máxima excede 180000 CPH. |
|
2. Una placa de materiales se puede pegar por separado, o 2-4 clases de materias primas se pueden pegar al mismo tiempo, y los ingredientes se pueden programar según el diseño del PWB del cliente.
|
|
3. El software de aplicación del mounter es desarrollado independientemente por ETON. Es no sólo fácil aprender, pero también puede ser puesto al día gratuitamente y ser garantizado para la vida
|
Tablero del PWB
1. El tablero del PWB puede ser el 1.2m al más largo y la anchura es 330m m, así que significa que puede ser instalado en productos grandes del uso, tubo largo, lámpara del panel grande y así sucesivamente.
2. Tómelo junto y pegúelo junto. Esta tecnología acelera la velocidad de montaje hasta cierto punto, pero usted puede descanso asegurado que la velocidad está acelerada y la exactitud está garantizada.
Características
| 1. Con la función de la corrección automática, no hay necesidad del control continuo manual, y el RGB puede también ser pegado. |
|
2. La posición de montar componentes se diseña respecto al tablero del PWB. No hay necesidad de esperar bajo cualquier proporción de gotas y de resistores de la lámpara para realizar el montaje de una sola vez.
|
|
3. Cinco cámaras se supervisan para asegurarse de que la marca está programada y pegada correctamente.
|
Parámetro
| Grueso del PWB |
0.5-5m m |
| Fijación con abrazadera del PWB |
Presión ajustable neumática |
| Cámara de No.of |
5 PCS |
| Repetición de la precisión |
±0.02mm |
| Consumo de energía |
6KW |
| Poder |
380AC50Hz |
| Montaje de velocidad |
150000CPH - 180000CPH |
| Espacio de los componentes |
0.5m m |
Pasos específicos de la operación del cambio del alambre de SMT Mounter
Cuando SMT Mounter termina el plan y a los convertidos actuales de la producción a otro plan de montaje, necesita cambiar la línea para montar otro producto. Debemos reprogramar todos los datos del mounter a tiempo, substituir el alimentador, ajustamos la organización del transporte del substrato y tabla de la colocación, y ajustar y substituir a la cabeza de montaje para substituir la línea.
1. Reprograme el sistema del mounter: El sistema de Mounter adopta generalmente la programación manual y la programación informática. El Mounter inferior adopta generalmente la programación de enseñanza manual, mientras que el Mounter de gama alta puede adoptar la programación activa del ordenador.
2. Substituya el alimentador del producto original del microprocesador: Para reducir el momento cuando el alimentador del mounter se substituye, el método común es utilizar el alimentador de “descarga” rápido, y el método más rápido es substituir la estructura del alimentador, para instalar el alimentador de cada componente en el tipo del substrato del mounter en un marco separado del alimentador para el reemplazo.
3. Ajuste el mecanismo de transmisión y tabla de la colocación del mounter: Cuando el tamaño del substrato substituido es diferente del del dispositivo actual, ajuste la anchura del substrato que coloca la tabla y el mecanismo transportador para que haya transportar el substrato. El mounter se puede ajustar activamente bajo control de programa, y el nivel siguiente Mounter se puede ajustar manualmente.
4.Replace el jefe de montaje del mounter: Cuando el tipo de componentes que se instalarán en el substrato excede la escala del equipo de la cabeza de montaje, quizás cuando el tipo cambios del substrato, el jefe de montaje de la máquina de montaje se substituye o se ajusta a menudo. La mayoría de los mounters pueden substituir y ajustar activamente la cabeza de montaje bajo control de programa, mientras que algunos mounters necesitan realizar tales operaciones manualmente.
