Datos del producto:
Pago y Envío Términos:
|
Longitud: | 1200m m | Anchura: | 1930m m |
---|---|---|---|
Altura: | 1500m m | Peso total: | 2500kg |
Grueso del PWB: | 0.1-6m m | Montaje de modo: | Grupo que escoge y que pone por separado el、 que escoge por separado y que coloca por separado |
Montaje de velocidad: | 80000CPH | Estación de los alimentadores de No.of: | 68 |

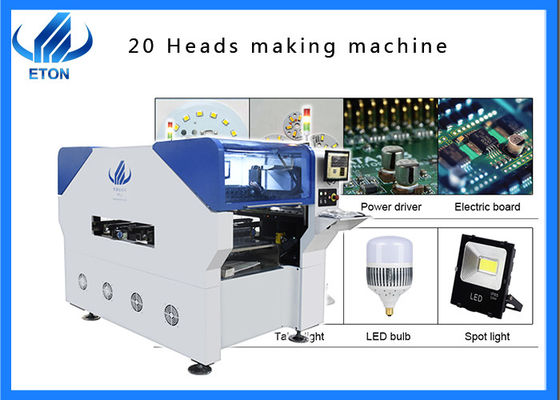

Máquina multifuncional del montaje del módulo LED del doble de la alta precisión AC380V 6KW
Parámetro técnico
Dimensión | |
longitud | 1200m m |
anchura | 1930m m |
altura | 1500m m |
Peso total | 2500kg |
PWB | |
Anchura de la longitud del PWB | Máximo: minuto de 450*300m m (610*300 No-omnidireccional): 80*80m m |
Grueso del PWB | 0.1-6m m |
Fijación con abrazadera del PWB | Neumático |
Montaje de modo | Cosecha del grupo y placingseparate separado que escogen y separar la colocación |
O.S | |
sistema | Windows7 |
software | R&D independientemente |
exhibición | Monitor de la pantalla táctil |
Dispositivo de entrada | Teclado, ratón |
Sistema de Vision | |
NO. De la cámara | 4 PCS |
Reconocimiento exacto de la imagen | |
Alineación de Vision, corrección de la MARCA | |
Montaje de la precisión | ±0.04mm |
Montaje de altura | ≦15mm |
Montaje de velocidad | 80000 CPH |
Componentes | LED, condensadores, resistores, componentes formados, etc. |
La velocidad del componente | 0.2m m |
No. de la estación de los alimentadores | 64 PCS |
No. de bocas | 20 PCS |
Poder | CA 380V |
Consumo de energía | 6kw |
Condiciones | 23℃±3℃ |
Velocidad de la transmisión | >1000mm/sec |
Dirección de transmisión | Solo (el left→ correcto o el right→ se fue) |
Modo de transmisión | Impulsión en línea |
Modo de la posición | Óptico |
Consumo del gas | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
Control eléctrico | Investigación y desarrollo independiente por ETON |
Sistema del módulo 1 de la tarjeta de control del movimiento | Investigación y desarrollo independiente por ETON |
X, Y, manera de la impulsión de Z AXIS | Motor linear magnético de gama alta |
Manera de alimentación | Alimentador eléctrico con el motor doble |

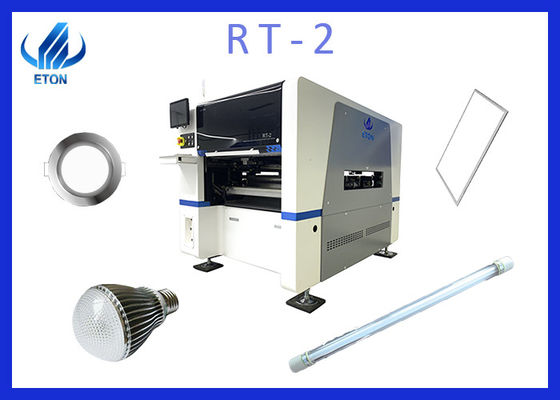

Introducción a R2

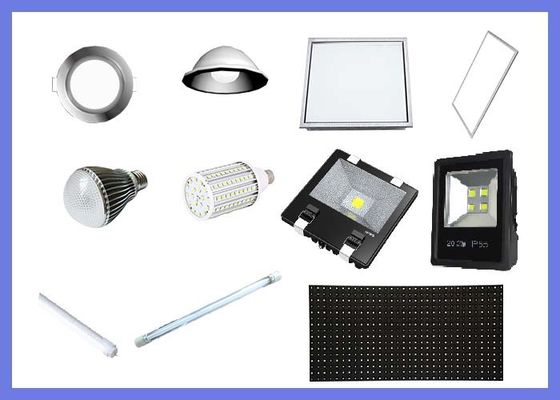

el mounter multifuncional del grupo bimodal 1.Rt-2, la nueva máquina se actualiza nuevamente y la cáscara es más exquisita. Adopta la levitación magnética de gama alta y el sistema servo para hacer la exactitud de montaje más exacta. La máquina multifuncional es conveniente para una variedad de productos, tales como lámpara del panel, downlight, bulbo, impulsión, proyector, lámpara de calle, pantalla de visualización, etc.
sistema de alimentación del alimentador 2.Electronic.
identificaciones del vuelo de la alineación 3.Vision, corrección de la marca.
4.Auto-optimization después de los coordenadas generados, del etc.
Cuál es un remiendo
SMD LED se pega en la superficie de la placa de circuito, que es conveniente para SMT que procesa y el soldar de flujo. SMD LED soluciona los problemas del brillo, del ángulo de visión, de la llanura, de la confiabilidad y de la consistencia. Comparado con otros dispositivos de empaquetado, tiene las ventajas de la capacidad anti fuerte de la vibración, de la tarifa común del defecto de la soldadura baja y de buenas características de alta frecuencia. Encapsula más microprocesadores del LED en un área más pequeña y adopta el PWB del encendedor y los materiales reflexivos de la capa, muestra que la capa reflexiva necesita la resina menos de epoxy ser llenada. Quitando los pernos pesados del material del acero de carbono y reduciendo el tamaño, el peso del producto se puede reducir fácilmente por mitad, y el volumen y el peso son solamente cerca de 1/10 del de los componentes enchufables tradicionales. Después de que se adopte el empaquetado del microprocesador, el volumen de productos electrónicos es reducido por el 40% - el 60%, y el peso es reducido por el 60% - el 80%, que finalmente hace el uso más perfecto.
USO
Demostración de la compañía
El equipo Co., Ltd.was de la automatización de Shenzhen ETON fundó en 2011. Es una fabricación y proveedor de proceso de la solución que se centran en la producción del R&D. ventas y servicio de las máquinas de alta velocidad de la selección y del lugar de SMT y equipo de la automatización del periph de SMT. La compañía tiene división de alta velocidad de la máquina de la selección y del lugar de SMT. la goma de la soldadura de la precisión sten la división periférica de dispensación del equipo de la división del equipo de la precisión de la impresora division.high-speed, y de la automatización de SMT.
EMBALAJE
Todas las máquinas se embalan con vacío y el embalaje de madera como el que está en las imágenes. Envío: --- Enviamos a mundial del continente de China usando correo aéreo por el ccsme, UPS, DHL o TNT o como su pedido piezas. --- Envío del mar para la máquina.
FAQ
Q: ¿Cómo está el entrenamiento?
: Después de comprar nuestros productos, usted puede enviar a sus ingenieros para estudiar en nuestra fábrica, o podemos enviar a nuestros ingenieros a yourfactory para entrenar a su personal para usted.
Q: ¿Usted tiene un certificado de la certificación de producto?
: Nuestros productos tienen CCC, CE, certificación de SRIA.
Q: ¿Cómo sobre el servicio de la después-venta? ¿Cómo sobre la garantía?
: Tenemos un equipo de ingenieros profesionales para solucionar sus problemas. Cualquier pieza que requiera la reparación y el reemplazo es ofcharge libre durante el período de garantía. Podemos también proveer de usted el entrenamiento y la instalación in situ, y la ayuda teledirigida de la máquina, la máquina utiliza el interfaz chino e inglés, muy fácil actuar.
