Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Máquina del montaje de SMT | Grueso del PWB: | 0.1~6 milímetros |
|---|---|---|---|
| Alimentadores: | 80 PC | Cabezas: | 40 PC |
| Tamaño del PWB: | 500*310m m | Peso total: | 4500kg |
| Capacidad: | 120000~140000CPH | Cámara: | 8 sistemas de la cámara importada |
| Alta luz: | Máquina del montaje de 16KW SMT,Máquina del montaje de 140000CPH SMT |
||

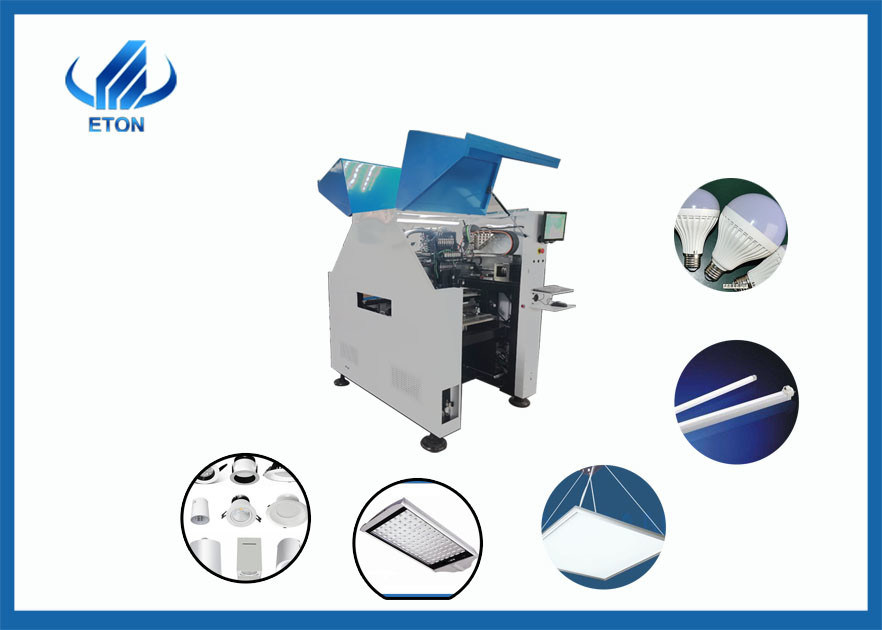

La máquina de alta velocidad de alta precisión del montaje de SMT para toda la luz llevó la fabricación de la máquina
Características
selección del motor linear del Cuatro-módulo y máquina multifuncionales magnéticas del lugar
Montaje de componentes lineares: LED, condensadores, resistores, IC, componentes formados, etc.
parámetro técnico
| RT-4 | ||
| PWB | Anchura de la longitud del PWB | Minuto de Max500*310mm: 50*50m m |
| Grueso del PWB | 0.1~6m m | |
| Fijación con abrazadera del PWB | Fijación con abrazadera eléctrica | |
| Montaje de modo |
ØGroup a escoger y a separarse para colocar ØSeparate a escoger y a separarse para colocar |
|
| O.S. | sistema | Windows 7 |
| software | R&D independientemente | |
| exhibición | Monitor de la pantalla táctil | |
| Dispositivo de entrada | Teclado, ratón | |
|
Vision sistema |
Cámara de No.of |
8 sistemas de la cámara importada Alineación de Vision, corrección de la marca |
| Montaje de la precisión | 0.04m m (precisión de la repetición) | |
| Montaje de altura | <7> | |
| Montaje de velocidad | 120000~140000CPH | |
| Espacio de los componentes | 0.2m m | |
| Poder | 380AC 50HZ | |
| Consumo de energía | 16KW | |
| Consumo del gas | 0.4~0.6mpa 600N/min | |
| Velocidad de la transmisión | >1500mm/sec | |
| Dirección de transmisión | Solo de izquierda a derecha o derecha a izquierda | |
| Modo de transmisión | Impulsión en línea auto | |
| Presión de aire | >² de 5.0kg /cm | |
| Control eléctrico | Investigación y desarrollo independiente por ETON | |
| X, Y, manera de la impulsión del eje de X | Motor servo y motor linear magnético | |
| Sistema de alimentación | Estación de los alimentadores de No.of | 80 PCS |
| Bocas de No.of | 40 PCS | |
| Manera de alimentación | Alimentador eléctrico con el motor doble | |
Tecnología patentada exclusiva:
Sistema de alimentación del alimentador electrónico
Identificación del vuelo de la alineación de Vision, corrección de la marca
Auto-optimización después de los coordenadas generados, del etc.
Uso
1.electric y productos electrónicos
En nuestra producción del ordenador, los componentes en el consejo principal de cada ordenador pueden utilizar la máquina de colocación automática para montar, que puede no sólo mejorar grandemente la eficacia de montaje pero también para ahorrar costes laborales.
Productos 2.LED
Ahora las luces LED y otros productos, máquina de la pantalla LED de la colocación de Yitong pueden ser montados. El LED que monta la gama es relativamente ancho, toda clase de componentes del LED, resistores, condensadores, los componentes especial-formados puede ser montado. Al mismo tiempo, podemos recomendar diversos modelos con diversas velocidades según los requisitos de la producción de clientes.
Ahora utilizamos muchos aparatos electrodomésticos podemos ser instalados a través de la máquina de la colocación, y podemos mejorar eficacia de la producción.
FAQ
¿1.What están los términos de pago? ¿Qué sobre el término comercial?
T/T es ACEPTABLE. Usted puede elegir el MANDO Shenzhen.
¿2.What es la altura máxima de los componentes que puede ser montado en una máquina?
La altura del componente de montaje puede alcanzar 36 milímetros, y el componente de montaje mínimo puede ser 0402.
¿3.Is esta máquina difícil actuar?
Ningún, en absoluto. Para nuestros clientes anteriores, a lo más 5 días son bastantes a aprender actuar las máquinas.
¿4. qué clase de modo de conducción hace el eje de XYZ adoptaron?
El eje x es motor magnético del trazador de líneas, eje de Y y el eje de Z es motor servo, funcionamiento muy bueno y alta exactitud.
¿el tipo 5.What de transporte puede ser utilizado?
Nuestros modos de transporte son flexibles, y podemos elegir ambo el mar, la tierra y el transporte aéreo.
¿6.Is su interfaz en inglés?
El interfaz inglés y el interfaz chino están ambos disponibles.
