led pick and place high speed pick and place mounter,smt pick and place machine,automatic mounter,magnetic linear motor

led pick and place high speed pick and place mounter,smt pick and place machine,automatic mounter,magnetic linear motor
led pick and place high speed pick and place mounter,smt pick and place machine,automatic mounter,magnetic linear motor

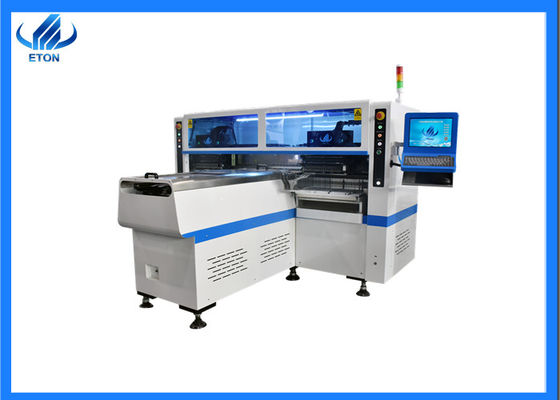

Ampliación de imagen :  led pick and place high speed pick and place mounter,smt pick and place machine,automatic mounter,magnetic linear motor

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: eton
Certificación: ccc,ce,sira
Número de modelo: HT-F9
Documento: Manual del producto PDF
Pago y Envío Términos:
Cantidad de orden mínima: 1 unidad
Precio: $80000/unit
Detalles de empaquetado: Embalaje material impermeable y caso de madera
Tiempo de entrega: 30 días del trabajo
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 80 unidades por meses
Contacto
Descripción detallada del producto
Tamaño del PWB: 80 * 350 mm ~ 1200 * 350 mm abrazadera del PWB; ing: presión ajustable neumática
Sistema: windows7 Software: r&d independientemente
Exhibición: monitor de la pantalla táctil dispositivo de entrada: teclado, ratón
No de la cámara: 5 Poder: 380AC 50HZ
consmption del poder: 6kw modo del montaje: Grupo de grupo de palillo
Espacio de los componentes: 0.2m m estaciones de los alimentadores: 68PCS
Bocas: 68PCS Velocidad del montaje: 200000CPH
Altura del montaje: 13m m





1.product details



Producing with 2～４ types of materials with capacity at same time, available for 5m,50m or any length of flexible strip and roll to roll.

Dual-arm four modules with 17 nozzles for each mounting part, and part A/B/C/D can be mounted separately or synchronously.



led pick and place high speed pick and place mounter,smt pick and place machine,automatic mounter,magnetic linear motor 0





2.product Technical parameters​  of high speed pick and place machine




Model number HT-F9
Dimension 2700*2120*1550mm
PCB size 1200*330～80*330mm
PCB thickness 0.5～5mm
PCB clamping adjustable pressure pneumatic
mounting mode group to take and group to mount
system windows 7
display touch screen monitor
input device keyboard,mouse
NO.of camera 5 sets of imported camera
mounting precision ±0.03mm
mounting height <13mm
mounting speed 200000CPH
components LED3014/3020/3528/5050 and resistors, capacitors, bridge rectifiers
components space 0.2mm
NO.of feedings station 68pcs
NO.of nozzles 68pcs
power 380AC 50HZ
power consumption 6KW
operating environment 23℃±3℃
conveyor transmission MAX length:1200mm
transmission speed >500mm/sec
transmission direction single(left→right,right→left)
transmission mode online drive
position mode optical
air pressure >5.0kg/c㎡
electrical control independent research and development by ETON
motion control card module 1set independent research and development by ETON
X.Y axis drive way high-end magnetic linear motor+servo motor
feeding way electric feeder with double motor

led pick and place high speed pick and place mounter,smt pick and place machine,automatic mounter,magnetic linear motor 1



 3.product features of smt pick and place machine

  • X,Y,Z drive way is high-end magnetic linear motor+servo motor.
  • PCB clamping is adjustable pressure pneumatic.
  • Vision for the flight identification ,mark correction.
  • Electronic feeder feeding system.
  • Non-stop material re-loading function.
  • Auto-optimization after coordinates generated.

led pick and place high speed pick and place mounter,smt pick and place machine,automatic mounter,magnetic linear motor 2





4. The warranty


Standard warranty is one year,during warranty,any parts need to be repaired and replaced will be free.





 5.product parts of smt mounter



led pick and place high speed pick and place mounter,smt pick and place machine,automatic mounter,magnetic linear motor 3



led pick and place high speed pick and place mounter,smt pick and place machine,automatic mounter,magnetic linear motor 4









6.Packing & delivery of smt mounter machine





led pick and place high speed pick and place mounter,smt pick and place machine,automatic mounter,magnetic linear motor 5








7.Company profile



led pick and place high speed pick and place mounter,smt pick and place machine,automatic mounter,magnetic linear motor 6

led pick and place high speed pick and place mounter,smt pick and place machine,automatic mounter,magnetic linear motor 7



led pick and place high speed pick and place mounter,smt pick and place machine,automatic mounter,magnetic linear motor 8

Business terms:



Accepted delivery terms EXW, FOB, CIF, CFR
Accepted payment currency USD,CNY
Accepted payment type L/C, T/T
Nearest port Shenzhen



8.Our  Our certificates and certifications



led pick and place high speed pick and place mounter,smt pick and place machine,automatic mounter,magnetic linear motor 9




9. trade show




led pick and place high speed pick and place mounter,smt pick and place machine,automatic mounter,magnetic linear motor 10




10. FAQ



led pick and place high speed pick and place mounter,smt pick and place machine,automatic mounter,magnetic linear motor 11











led pick and place high speed pick and place mounter,smt pick and place machine,automatic mounter,magnetic linear motor 12







contact
Name:Brynn
Email :Brynn@eton-mounter.com
WeChat:13802252825
Telephone:138 0225 2825













Industry related knowledge



  • Feeding system SMT placement machine



distinguished by the size and type of package of the component band. 4. Tray (also called waffle tray)4. Bulk straps can distinguish the size of the straps (e.g .8 mm,16mm,24mm,32mm,44mm, etc.).

Ensuring the integrity of components is a key factor to improve the reliability and efficiency of SMT patch feeder system. If the elements in the feeder reach are distorted, reversed, vacant and the feeding position is not equal, it will lead to very difficult to take the material, or even if the material is taken, it will be difficult to identify. If the components with the above defects are attached to the board, it will lead to rework. Therefore, to ensure that the SMT placement machine feeder working in good condition, the SMT placement machine must be regularly maintained.
