Datos del producto:
Pago y Envío Términos:
|
Nmae: | Máquina de SMT/máquina de la selección y del lugar | Productos: | el bulbo, el panel, llevó la lente, el dob, la exhibición, flexible, etc |
---|---|---|---|
Capacidad: | 40000-45000 cph | Tamaño del PWB: | 1200*350 máximo milímetro |
Cabezas: | 10 PC | Alimentadores: | 32 PC |
Garantía: | un año | original: | CHINA |
Alta luz: | máquina de montaje llevada de alta velocidad,máquina del montaje del smt |

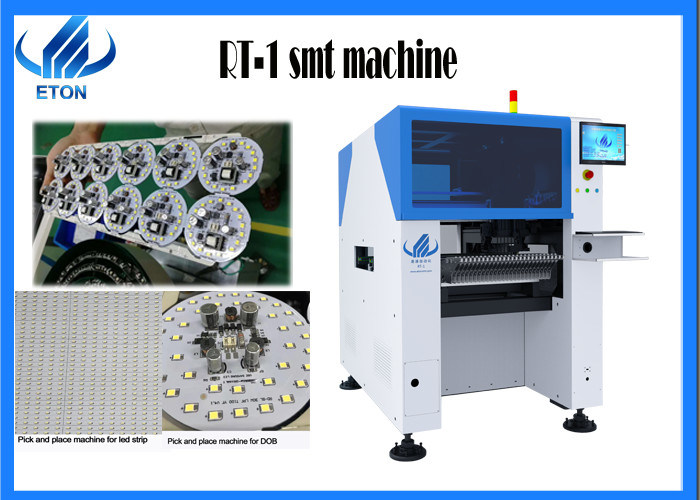

Máquina multifuncional de la selección y del lugar
Tipo máquina del arco de la colocación
Se fijan el alimentador componente y el substrato (PWB), y la cabeza de la colocación (que instala bocas múltiples de la succión del vacío) se mueve hacia adelante y hacia atrás entre el alimentador y el substrato para quitar el componente del alimentador, después de ajustar la posición y la dirección del componente, y después coloca en el substrato. Se nombra la cabeza del remiendo porque se monta en un haz móvil del arco-tipo X/de la coordinada Y.
RT-1 también es el tipo máquina del arco de la colocación, y es nuevo con velocidad.
Parámetro de la selección RT-1 y del lugar
Dimensión | |
Longitud | 1104 milímetros |
Anchura | 1584 milímetros |
Altura | 1655 milímetros |
PWB | |
Anchura de la longitud del PWB | Máximo: 1200*350 milímetro |
Minuto: 50*50 milímetro | |
Grueso del PWB | 0.1~6 milímetros |
Fijación con abrazadera del PWB | Fijación con abrazadera eléctrica |
Montaje de altura | <20 mm=""> |
Montaje de velocidad | 40000-45000 cph |
Componentes | LED/CAPACITOR/RESISTOR ETC |
Bocas de No.of | 10 PC |
Alimentadores de No.of | 32 PC |
Método para ajustar la posición y la dirección de componentes por la máquina de la colocación
a) Se limita la posición del ajuste de la alineación y la dirección mecánicas del ajuste de la rotación de la boca, la exactitud que este método puede alcanzar, y los modelos posteriores se utilizan no más.
b) La identificación del laser, posición del ajuste del sistema de la coordinada de X/Y, dirección del ajuste de la rotación de la boca, este método puede realizar la identificación durante vuelo, pero no puede ser utilizada para los componentes BGA de arsenal de la rejilla de la bola.
El reconocimiento de la cámara, posición del ajuste del sistema de la coordinada de X/Y, dirección del ajuste de la rotación de la boca, generalmente cámara fijada, vuelo a través de la cámara, reconocimiento de la cabeza de SMD de la proyección de imagen, un poco más de largo que el reconocimiento del laser, pero puede identificar cualquier componente, y también alcanzar el proceso del vuelo allí sea otros sacrificios en la estructura mecánica del sistema de reconocimiento de la cámara para el reconocimiento.
FAQ
¿1.How sobre su garantía?
: Proporcionamos la garantía de un año, durante garantía cualquier pieza necesita ser reparada y substituido esté libre.
¿2.How sobre su orden mínimo?
: Apoyamos una máquina de la PC.
¿3.What RT-1 conveniente para montar?
: Como nuestro nuevo módulo, RT-1 es muy multifuncional, conveniente para el bulbo, el tubo, la luz de tira, el panel, la exhibición, el downlight, el conductor del poder, la lente, el etc.
¿4.How puedo comprar su máquina?
Alegría de Contac: +8613590151025 o correo electrónico: Joy@eton-mounter.com
Después de servicio de ventas
1.We envió a nuestro ingeniero a su fábrica para instalarlo que entrena libremente.
2.We proporcionan un período del mantenimiento del año.
el software 3.Our y el soporte físico es mantenimiento del curso de la vida.
las piezas 4.Any necesitan ser substituir y repararon estarán libres durante el período de garantía.
