Datos del producto:
Pago y Envío Términos:
|
| nombre: | Impresora de la plantilla | módulo: | ET-F1500 |
|---|---|---|---|
| marca: | Eton | Dimensiones: | 2500 (L) X1200 (W) X1500 (H) milímetro |
| Peso: | 1800kg | Velocidad del enjugador: | 6~200mm/sec |
| Alta luz: | Selección de SMT y máquina del lugar,selección del smt y equipo del lugar |
||
Goma automática del PWB que imprime la impresora de Smt para la impresión de la goma de la soldadura del PWB

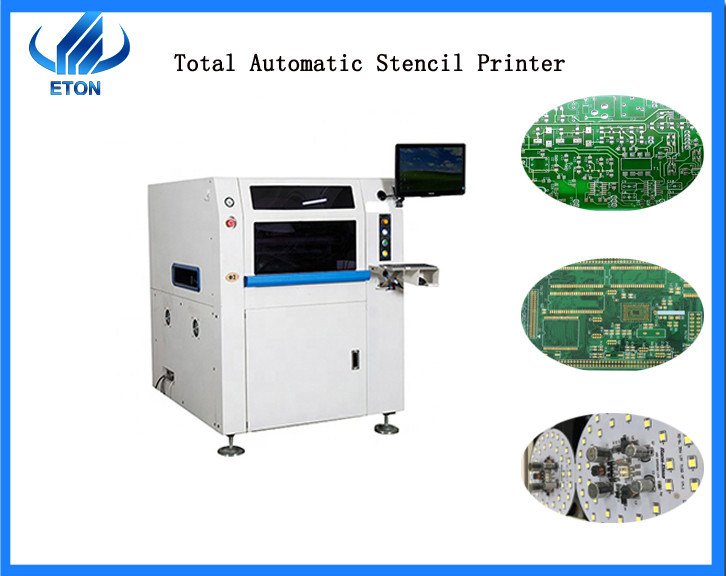

Impresora automática de la plantilla ET-F1500
Proceso de impresión de la impresora de la plantilla
La impresión es un proceso hidrodinámico-basado que se puede celebrar una y otra vez para aplicar una cantidad fija de material (goma o pegamento de la soldadura) a la superficie del PWB
Generalmente la impresión es un proceso muy simple. El PWB se mantiene en cierta distancia o en contacto completo con la placa de acero o la malla de alambre.
Los flujos materiales bajo acción de la cuchilla y flujos sobre la superficie de la placa de acero o de la malla de alambre, y terraplenes la superficie superior de la placa del corte. De modo que el material se pegue a la superficie del PWB, y finalmente separe el PWB de la pantalla o de la placa de acero, dejando una imagen del material en el PWB.
En el proceso de impresión de la goma de la soldadura, el substrato se coloca en una tabla y es afianzado con abrazadera por mecánico o vacío.
Y-f1500eslaimpresoraautomáticade laplantilla
ET-F1500 puede aplicarse a la cadena de producción del smt, al trabajo del forsave y al dinero automáticos.
Parámetros ET-F1500
1. Dimensiones de la máquina: 2500 (L) X1200 (W) X1500 (H) milímetro
2. Peso de la máquina: Aproximadamente: 1800Kg
3. Aire requerido: 4.5~6Kg/cm2
4. Potencia de entrada: CA: el 220±10%, 50/60HZ 1Φ 3KW
5. Método de control: Control de la PC
6. Repita la exactitud de la posición: ±0.015mm
7. Sistema de la limpieza: Seco, mojado, vacío (programable)
8. Ángulo del enjugador: 60°/55°/45°
9. Velocidad del enjugador: 6~200mm/sec
Marcos de pantalla
1. El tamaño mínimo es 1100*300 milímetro
2. El tamaño máximo es 1800*750 milímetro
3. El grueso es 25-40 milímetros
Tamaño del PWB
el tamaño máximo del PWB 1.The es 1500*350 milímetro
el tamaño mínimo del PWB 2.The es 80*50 milímetro
el grueso del PWB 3.The es 0.4-6 milímetros
alabeo del PWB 4.The <1>
Transporte
la altura 1.Transport es 860-940 milímetros
ayuda de la dirección 2.Transport de izquierda a derecha, de derecha a izquierda, izquierdo-izquierdo, derecho-derecho
la velocidad de transporte máxima 3.The es 1500 mm/s programables
Ubicación del PWB
el sistema de apoyo 1.The es tabla magnética de pin/up-down ajustada/supportblock
2.The que afianza el sistema con abrazadera es fijación con abrazadera lateral, boca del vacío
Perfil de compañía
Co. LTD del equipo de la automatización de ETON situados en Shenzhen, China, que se pone en 2011. Se están centrando en la industria de la máquina de la colocación, departamentos de la producción independiente, equipo del R&D, las ventas combinan y el departamento de servicio post-venta. Hay tres oficinas en China, a saber Shenzhen, Zhongshan y Hangzhou. Hay también oficinas en Delhi y Bombay, la India.
Nuestra compañía es una compañía de desarrollo internacional para los clientes globales. Nuestras máquinas de la colocación se exportan a más de 20 países y han sido bien recibidas por todo el mundo. Por ejemplo los E.E.U.U., COREA, ALEMANIA, EGIPTO, TURQUÍA, VIETNAM, TUNISA
Y así sucesivamente.
