Datos del producto:
Pago y Envío Términos:
|
| nombre: | Impresora de la plantilla | marca: | Eton |
|---|---|---|---|
| Garantía: | 1 año | Aplicación: | Línea de producción de chapa |
| Altura del transporte: | 900±40m m | Dirección del transporte: | De izquierda a derecha; De derecha a izquierda; Izquierdo-izquierdo; Derecho-derecho |
| Velocidad de transporte: | 1500mm/S máximo programable | Estructura:: | Enjugador |
| Alta luz: | Selección de SMT y máquina del lugar,selección del smt y equipo del lugar |
||

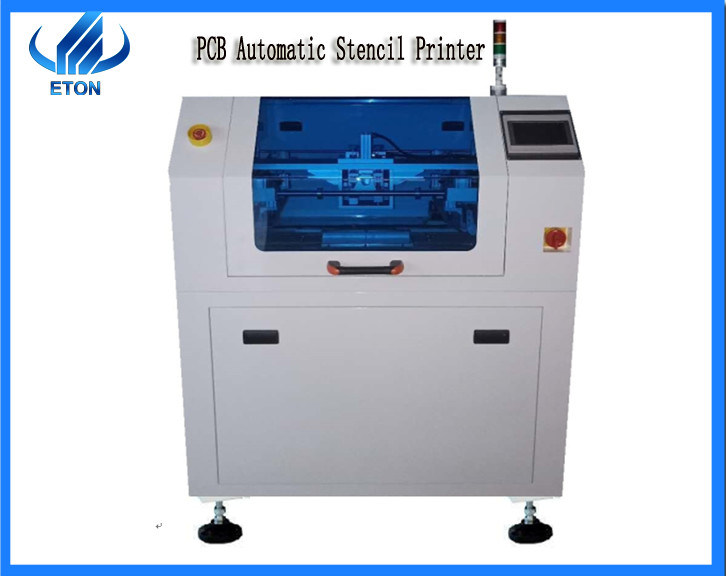

Impresora automática de la plantilla ET-F1200
El proceso dominante en línea del smt
La impresión de la goma de la soldadura ahora se considera ser un paso de proceso dominante en la tecnología superficial del soporte para controlar la calidad de la junta final de la soldadura. La impresión es un proceso basado en los mecánicos flúidos. Puede ser repetido en varias ocasiones para aplicar una determinada cantidad de material (goma o pegamento de la soldadura) en la superficie del PWB.
Hablando en términos generales, el proceso de impresión es muy simple, el PWB guarda cierta distancia de la pantalla o de la placa de acero (sin contacto) o totalmente (contacto), la goma de la soldadura o el pegamento fluye bajo acción del raspador a través de la superficie de la malla de alambre o de la placa de acero, y llena la incisión en él.
La goma o el pegamento de la soldadura entonces se aplica a la superficie del PWB. Finalmente, la pantalla o la placa de acero se separa del PWB, para dejar una imagen que consiste en la goma o el pegamento de la soldadura en el PWB.
Demension automático del printetr de la plantilla
ET-F1200 es la impresora automática de la plantilla, conveniente para la cadena de producción automática del smt.
Demension
Longitud: 2200 milímetros
Anchura: 1200 milímetros
Altura: 1500 milímetros
Peso de la máquina: sobre 1500 kilogramos
Ubicación del tablero
Sistema de apoyo: Tabla magnética de pin/up-down ajustada/sipportblock
Fijación del sistema con abrazadera: Fijación con abrazadera lateral, bocas del vacío
Maneras de la limpieza
Hay el sistema de limpieza tres: Seco, mojado, vacío (programable)
Exactitud
La exactitud de la posición de la repetición es 0,015 milímetros
La exactitud de la impresión es 0,03 milímetros
Parámetro de la estructura
| Estructura: | Enjugador |
| Velocidad del enjugador: | 6~200mm/sec |
| Presión del enjugador: | 0~15Kg |
| Ángulo del enjugador: | 60°/55°/45° |
| Tipo del enjugador: | Inoxidable, plástico |
Parámetro del transporte
| Altura del transporte | 900±40m m |
| Dirección del transporte | De izquierda a derecha; De derecha a izquierda; Izquierdo-izquierdo; Derecho-derecho |
| Velocidad de transporte | 1500mm/S máximo programable |
Sobre nosotros
Nuestra compañía ETON es la fabricación de selección y máquina del lugar, somos alcance y desarrollo del smt del foco. También, creemos firmemente que la industria del smt está en la etapa del desarrollo continuo y del desarrollo, y es no sólo riqueza pero también participación en el desarrollo de la sociedad entera.
Embalaje y entrega
Nuestra máquina está embalando en caso de madera con el envasado al vacío, se fija de nuevo con la cuerda y el soporte.
La entrega está principalmente enviando, pero, es determinada por el cliente. Cubriremos cada necesidad del cliente.
