Datos del producto:
Pago y Envío Términos:
|
nombre: | Impresora de la plantilla | Garantía: | 1 año |
---|---|---|---|
marca: | Eton | Peso de la máquina: | Aproximadamente: 1000kg |
Dimensiones de la máquina: | 1220 (L) X1355 (W) X1500 (H) milímetro | Método de control: | Control de la PC |
Alta luz: | Selección de SMT y máquina del lugar,selección del smt y equipo del lugar |
Cadena de producción de Smt impresora semi automática de la goma de la soldadura de Smt de la impresora de la plantilla del PWB del uso

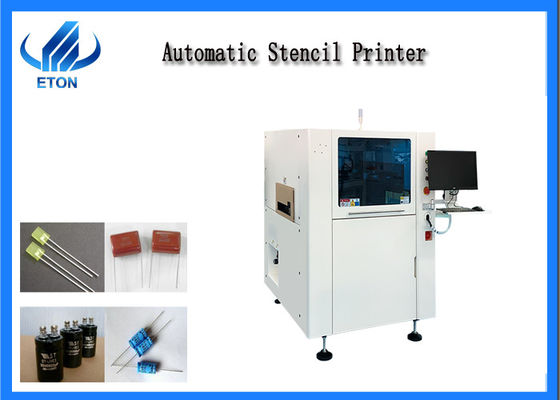

Impresora automática de la plantilla ET-F400
ET-F400 es uno de la impresora automática de la plantilla, él vidily está utilizando en la línea del smt, específicamente automáticamente línea del smt.
Tamaño del PWB:
1. El tamaño del PWB del minuto es 50*50 milímetro
2. El tamaño máximo del PWB es 400*340 milímetro
el grueso del PWB 3.The es 0.4-6 milímetros
el alabeo del PWB 4.The es <1>
Marcos de pantalla:
el tamaño mínimo 1.The es 370*370 milímetro
el tamaño máximo 2.The es 737*737 milímetro
el grueso 3.The es 25-40 milímetros
Transporte:
la altura del transporte 1.The es 900±40m m
la dirección del transporte 2.The es izquierda-derecha; De derecha a izquierda; Izquierdo-izquierdo; Derecho-derecho
la velocidad de transporte máxima 3.The es 1500mm/S programable
Ubicación del tablero:
el sistema de apoyo 1.The es tabla magnética de Pin/Up-down ajustada/supportblock
a mano
2.The que afianza el sistema con abrazadera es fijación con abrazadera lateral, boca del vacío
Enjugador:
la velocidad del enjugador 1.The es 6~200mm/sec
la presión del enjugador 2.The es 0~15Kg
ángulo del enjugador 3.The incluyendo 60°/55°/45°
el tipo del enjugador 4.The es acero inoxidable (estándar), plástico
Otros parámetro:
Cabeza de impresión | Dos cabezas de impresora motorizadas independiente |
Velocidad de la separación de la plantilla | 0.1~20mm/sec programable |
Sistema de la limpieza | Seco, mojado, vacío (programable) |
Gamas de ajuste de la tabla | X: ±10mm; Y: ±10mm; θ: ±2° |
Repita la exactitud de la posición | ±0.01mm |
Exactitud de la impresión | ±0.025mm |
Duración de ciclo | <7s> |
Cambio del producto | <5min> |
Aire requerido | 4.5~6Kg/cm2 |
Potencia de entrada | CA: el 220±10%, 50/60HZ 1Φ 3KW |
Método de control | Control de la PC |
Dimensiones de la máquina | 1220 (L) X1355 (W) X1500 (H) milímetro |
Peso de la máquina | Aproximadamente: 1000Kg |
Trabajo en equipo:
ETON tiene un equipo de alta calidad de la investigación y desarrollo y diversos tipos con éxito desarrollados de prensas de gama alta. Un equipo profesional del servicio post-venta está disponible 24 horas al día cubrir las necesidades de nuestros clientes. Nuestro equipo de las ventas tiene la producción de SMT y conocimiento extensos y profesionales del proceso, y está confiado a proporcionar las mejores soluciones para nuestros clientes.
