Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Impresora de la plantilla | Módulo: | ET-F400 |
|---|---|---|---|
| Tamaño del minuto del PWB: | 50x50m m | Tamaño máximo del PWB: | 400X340m m |
| Grueso del PWB: | 0.4~6m m | Alabeo del PWB: | el <1% |
| Altura del transporte: | 900±40m m | Exactitud de la impresión: | ±0.025mm |
| Alta luz: | Selección de SMT y máquina del lugar,selección del smt y equipo del lugar |
||

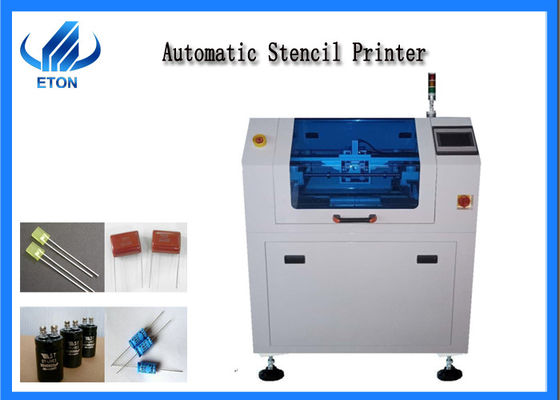

Altura inteligente 900±40m m del transporte de la máquina del montaje de SMT para la impresión de la goma de la soldadura
Impresora automática de la plantilla ET-F400
El remiendo de SMT refiere a la abreviatura de una serie de procesos que se procesen sobre una base del PWB, y el PWB es una placa de circuito impresa. SMT es tecnología superficial del soporte y es uno de las tecnologías y de los procesos más populares de la industria de la asamblea de la electrónica.
SMT /SMD refiere a la abreviatura de una serie de procesos que se procesen sobre una base del PWB.
ET-F400 es la impresora automática del stensil
La impresora de la plantilla es muy importante en la cadena de producción del smt, ET-F400 es la impresora automática de la plantilla, él es altura del transporte es 860-940 milímetros, dirección del transporte es izquierda-derecha, de derecha a izquierda, izquierdo-izquierda o derecho-derecha. La velocidad de transporte máxima es 1500mm/s programable.
Marcos de pantalla
El tamaño de marcos máximo de pantalla ET-F400 es 737*737 milímetro, tamaño del mmin es 370*370 milímetro, grueso es 25-40 milímetros.
Talla 400*340 máxima milímetro del PWB
ET-F400 conveniente para la talla 400* máxima del PWB 340 milímetros y el tamaño mínimo es 50*50 milímetro. El grueso es 0.4-6 milímetros y el alabeo del PWB el no más que un por ciento.
| Marcos de pantalla | Min Size | 370X370m m |
| Max Size | 737X737m m | |
| Grueso | 25~40m m | |
| PWB Min Size | 50X50m m | |
| PWB Max Size | 400X340m m | |
| Grueso del PWB | 0.4~6m m | |
| Alabeo del PWB | el <1% | |
Características
1.ET-F400 tienen dos que la independiente motorizó las cabezas de impresora, muy inteligentes.
El sistema de apoyo 2.PCB es tabla magnética de pin/up-down ajusta/supportblock.
el sistema 3.Clamping es boca lateral de la fijación con abrazadera y del vacío.
Parámetros:
| Altura del transporte | 900±40m m | |
| Dirección del transporte | De izquierda a derecha; De derecha a izquierda; Izquierdo-izquierdo; Derecho-derecho | |
| Velocidad de transporte | 1500mm/S máximo programable | |
| Ubicación del tablero | Sistema de apoyo | Tabla magnética de Pin/Up-down ajustada/supportblock a mano |
| Fijación del sistema con abrazadera | lado que afianza con abrazadera, boca del vacío | |
| Sistema de limpieza | Seco, mojado, vacío (programable) |
| Gamas de ajuste de la tabla | X: ±10mm; Y: ±10mm; θ: ±2° |
| Repita la exactitud de la posición | ±0.01mm |
| Impresión de exactitud | ±0.025mm |
| Duración de ciclo | <7s> |
| Cambio del producto | <5min> |
| Aire requerido | 4.5~6Kg/cm2 |
| Potencia de entrada | CA: el 220±10%, 50/60HZ 1Φ 3KW |
| Método de control | Control de la PC |
| Dimensiones de la máquina | 1220 (L) X1355 (W) X1500 (H) milímetro |
| Peso de la máquina | Aproximadamente: 1000Kg |
Línea de SMT
Para diversos productos de la producción, hay diversas máquinas en cadena de producción del smt. Por ejemplo para línea de iluminación Led, necesitamos preparar el cargador, descargador, impresora de la plantilla, horno del flujo, transportador.
