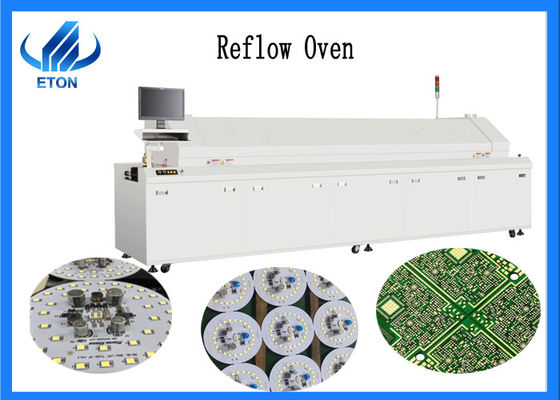

Horno de funcionamiento fácil del flujo de la máquina del montaje de SMT en el LED que enciende la cadena de producción de SMT

Horno de funcionamiento fácil del flujo de la máquina del montaje de SMT en el LED que enciende la cadena de producción de SMT

Introducción:

1. El sistema de control inteligente del ordenador de la marca y del PLC de Siemens, control de la temperatura de la alta precisión es ℃ del ± 1-2 (si el accidente del desplome del ordenador, él puede realizar el trabajo off-line, no afectan a la producción) y asegurarse de que el sistema de control es estable y confiable;

2. Interfaz de funcionamiento de Windows XP con la operación potente y simple.

3. Para asegurar seguridad y confiabilidad, el cuerpo del cilindro puede ser levanta para arriba automáticamente.

General R10:

1. Longitud: 5400 milímetros

2. Anchura: 1320 milímetros

3. Altura: 1490 milímetros

4. Peso: 2300 kilogramos

5. Color: gris del ordenador

6. Dimensión (L*W*H): 5400*1320*1490m m

7. Peso 2300kg

Sistema de transportador R10:

• Max. Width de PWB 400m m
• Anchura 450m m de la correa de la malla
• Dirección de transmisión L→R (opción: R→L)
• Altura neta 900±20m m de la transmisión
• Tipo de transmisión: Malla y cadena
• Gama de anchura del carril: 50-400m m
• Velocidad del transportador: 0-2000mm/min
• Lubricación auto/manual: Estándar
• Lado fijo del carril: Carril delantero fijado (opción: carril posterior fijado)
• Componentes altos: Top y parte inferior 25m m

Sistema de control R10:

• Fuente de alimentación: 5 línea fase 380V 50/60HZ de 3
• Poder total: 58KW
• Comenzar poder: 50KW
• Consumo de energía normal: 10KW
• Tiempo que se calienta: 20 minutos
• Temporeros. gama del ajuste: De a la temperatura ambiente. A 300℃
• Temporeros. método de control: Control de lazo del cierre del PID y conducción de SSR
• Temporeros. precisión de control: ±1℃
• Temporeros. desviación en el PWB: ±2℃
• Almacenamiento de datos: Almacenamiento de proceso de los datos y de la situación (80GB)
• Placa de la boca: Placa de la aleación de aluminio
• Alarma anormal: Temperatura (superior/adicional-baja) de la temperatura anormal
• Alarma caída tablero: Luz de la torre

Sistema de calefacción R10:

1. Número de zonas de la calefacción: Encima 10 de la parte inferior 10

2. Número de zonas de enfriamiento: 2

3. Longitud de las zonas de la calefacción: 3700m m

4. Modo de la calefacción: Aire caliente

5. Modo de enfriamiento: Enfriamiento de aire forzado

6. Volumen del extractor: 10m ³ /min * 2 extractores

Precauciones el soldar de flujo

1. Para asegurar seguridad personal, el operador debe quitar la etiqueta y los ornamentos de la ejecución, y las mangas no deben ser demasiado flojas.

2. Atención de la paga a la temperatura alta durante la operación para evitar mantenimiento de la quemadura

3. No fije arbitrariamente la zona de temperatura y la velocidad de soldar de flujo

4. Asegure la ventilación interior, y el tubo de escape debe abrirse en el exterior de la ventana.
