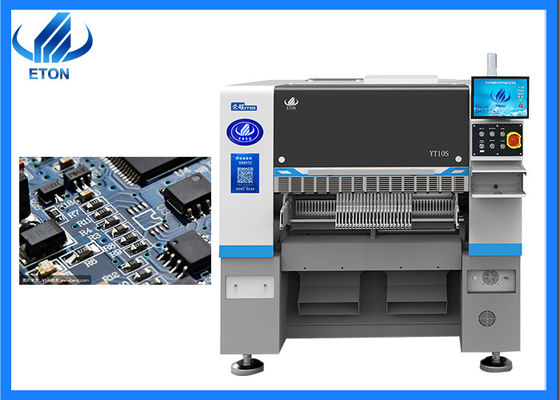

Producción SMT 220V máquina de selección y colocación de placas de semiconductores
Principales características de la máquina
1Los ejes X, Y y Z adoptan un motor lineal magnético de gama alta desarrollado por ellos mismos.
2.Capacidades flexibles para el manejo de PCB, montaje multiestación, multi-material
3El eje Y adopta una estructura de pórtico de doble tracción
4.Apoyar la función de la boquilla de reemplazo automático ((opcional)
5.Aplicar a 0201 ~ 35 * 35mm cinta de bobina de paquete y IC bandeja de alimentación

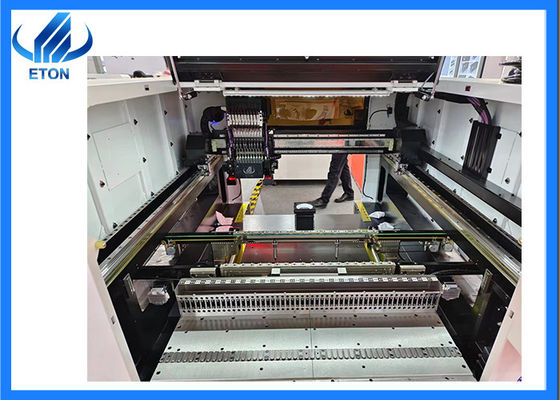

● Una cabeza de colocación de alta precisión totalmente nueva, desarrollada por el propio fabricante.
● Combinando una cámara de reconocimiento de marcas de alta precisión con una cámara de visión fija en vuelo para garantizar la precisión de la colocación.
● La cabeza de colocación adopta detección de vacío independiente, mejora el rendimiento de colocación.
● Programación fuera de línea, ahorra tiempo durante los ciclos de cambio.
● El software incluye funciones de aprendizaje profundo y optimización automática.
● Apoya el suministro de una interfaz de sistema MES.
● Equipado con función de importación de coordenadas.
| Modelo |
YT10S |
| Dimensión |
| Duración |
Las demás: |
| Ancho |
Cubierto |
| Alturas |
1650 mm |
| Peso total |
2380 kg |
| Los PCB |
| Ancho de la longitud del PCB |
El número máximo de unidades de ensayo es el número de unidades de ensayo. |
| espesor del PCB |
0.5-5 mm |
| Acoplamiento de PCB |
Clampado del cilindro, anchura del carril ajustable |
| Modo de montaje |
Selección en grupo y colocación separada |
| - ¿ Qué? |
| El sistema |
Windows 7 también |
| El software |
Investigación y desarrollo independientes |
| Muestra |
Monitoreo de LED |
| Dispositivo de entrada |
El teclado, el ratón |
| Sistema de visión |
| No de cámara |
1 PCS (cámara de visión de vuelo de la cabeza) |
| 2 cámaras de marca de PCS |
| Precisión de montaje |
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Altura de montaje |
16 mm ((Otra altura puede ser personalizada) |
| Velocidad de montaje |
48000 CPH ((En el mejor estado) |
| Componentes |
Material de embalaje de 0201 ~ 15MM y material de IC ((Opcional cámara fija para 0201 ~ 35 * 35MM), Otros tamaños de componentes pueden ser personalizados |
| Espacio de componentes |
0.2 mm |
| No. de la estación de alimentación |
52 PCS (opción de 104 PCS) |
| Número de boquillas |
10 PCS |
| El poder |
Las emisiones de gases de efecto invernadero |
| Consumo de energía |
1.5kw |
| Medio ambiente de funcionamiento |
23°C ± 3°C |
| Velocidad de transmisión |
> 1000 mm/seg |
| Dirección de transmisión |
Single ((izquierda→ derecha o derecha→ izquierda) |
| Modo de transmisión |
El disco en línea |
| Modo de posición |
Optos |
| Consumo de gas |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Control eléctrico |
Investigación y desarrollo independientes de ETON |
| Modulo de tarjeta de control de movimiento 1 conjunto |
Investigación y desarrollo independientes de ETON |
| Eje X, Y, Z Dirección de conducción |
Motor lineal magnético de gama alta |
| Modo de alimentación |
Alimentación inteligente con doble motor |
| Interfaz del sistema MES de gestión de la producción |
Personalizado |
Aplicación de la máquina

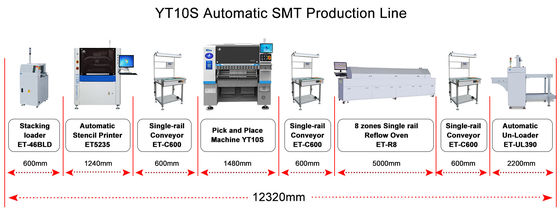

Solución de línea SMT
La línea de producción SMT tiene dos esquemas:línea semiautomática y totalmente automática.Si usted está empezando a hacerlo, le sugiero hacer una línea de producción semiautomática, quepuede ahorrar efectivamente sus costos.
El equipo requerido para la línea de producción semiautomática incluye:
- Máquina de impresión semiautomáticala pasta de soldadura se imprime en el panel de PCB a través del plantillo;
- Máquina de recogida y colocación:montar los chips LED u otros componentes en la posición designada en la placa de PCB;
- Horno de reflujo:fusión de la pasta de soldadura para que se adhiera a los componentes de montaje;
- El transportador:inspeccionar la calidad de colocación y soldadura, y también desempeñar un papel en la transferencia de placas de PCB y amortiguamiento en la línea de producción SMT
Nuestras exposiciones
Participar en varias exposiciones en el país y en el extranjero cada año (excepto durante el período de epidemia)
Las exposiciones nacionales: Exposición de Guangzhou Guangya, Exposición de Shanghái Munich, Exposición de Luz LED de Chongqing, etc.
Exposiciones en el extranjero: Exposición India Mumbai, Exposición India Delhi, Exposición Egipto, Exposición Turquía, Exposición Pakistán, Exposición Tailandia, etc.
Envío y entrega
Envío:
※ Por aire, para muestras y paquetes pequeños
※ Por mar, para paquetes y cantidades grandes;
※ Otras formas según lo solicitado por el cliente.
Tiempo de entrega:
※ Dentro de los 30 días.
Preguntas frecuentes
P. ¿Puede aceptar el CIF como el precio indicado?
R. Solo aceptamos EXW, ya que el precio cotizado es conveniente y de menor costo para ambas partes.
P. ¿Puedo pagar por L/C?
A. El procedimiento de pago L / C es complicado, lo que perderá mucho tiempo en el pago.que retrasará su plan de producción y retrasará la oportunidad.
P. ¿Cuántos productos puede hacer su máquina por día?
R. La capacidad de nuestra máquina está de acuerdo con los productos reales,y el número de componentes en su placa de PCB que es un factor importante para determinar la velocidad real de nuestra máquina con sus productos.
